铝材喷砂的难点跟钢件完全不同：铝软，磨料容易嵌进表面；铝薄，一打就变形；铝粉能爆，干式作业的粉尘管理比喷钢件严格一个等级。

所以铝件喷砂的核心不是"打干净"，而是在不伤基体、不嵌砂、不产生粉尘隐患的前提下，把表面状态做到下道工序要的样子。磨料、压力、湿式干式三条线选对，事情就成了大半。

一、铝件喷砂，先认清三个特性

铝和铝合金的表面处理，跟钢件比有三条本质区别：

- 软：纯铝布氏硬度只有二三十，即使用 6061、压铸 ADC12 这类合金，硬度也远低于钢。硬磨料高压一冲，磨料颗粒直接嵌进铝表面，行业里叫"嵌砂"。嵌进去的颗粒在阳极氧化或涂装后变成表面瑕疵点，整批返工。

- 薄：铝型材、铝板、3C 结构件普遍壁薄，喷砂是冷加工不产生高温，但残余应力照样让薄件变形，平面度一超差就救不回来。

- 粉尘活泼：铝粉尘是典型的可燃性粉尘，悬浮在空气中达到一定浓度，一个火花就能起爆。干式喷砂作业的除尘和防爆要求，比处理普通钢件高得多。

这三个特性决定了铝材喷砂的选型逻辑：磨料要软硬适中、压力要往下压、粉尘要么封闭严管要么干脆走湿式。

图：鑫百通XBT-湿式箱式喷砂机设备

二、磨料怎么选：三种主力各管一类表面

铝件用磨料，第一原则是不含铁。钢砂钢砂丸绝对不能用，嵌进去的铁颗粒遇水点蚀，铝表面发黑长锈斑，源头上就是磨料选错了。

- 玻璃珠：铝材喷砂用得最多。硬度适中，打出来的表面均匀细腻，是哑光缎面和涂装前粗化的通用选择。常用粒度 80-180 目，目数越大表面越细。3C 铝外壳那种均匀的哑光质感，基本就是玻璃珠打出来的，具体工艺细节站内有专篇讲。

- 白刚玉（细目）：要去掉压铸件表面致密层、合模线毛刺或者较厚的氧化皮时用。选 120-220 目的细粒度，切削力够又不深挖。粗目白刚玉在铝上容易打出过深锚纹，涂装后波峰露底。

- 塑料砂（树脂砂）：专治"去涂层不伤基体"。铝件返工要剥掉旧漆或旧粉末涂层，塑料砂硬度刚好剥涂层、不啃铝基体，是返工件的最优解，缺点是单价高、切削慢。

一条补充：氧化皮很厚或者只要粗化不要外观的铸铝毛坯，也可以用棕刚玉，但要接受表面偏粗、事后要酸洗出光才能做氧化。外观件不走这条线。

磨料还有一个容易忽略的点：玻璃珠是循环使用的，破碎率控制直接影响铝件效果。玻璃珠破碎后碎片带锐角，打进铝面就是细小划痕，哑光面发花。所以铝件专用的玻璃珠要配旋风分离定期去掉碎珠，补充新珠按周期来，别等表面出问题才想起来查。铝件和钢件共用一台设备时，钢件用过的磨料仓残留铁质，换料清不干净就是交叉污染源，最好分开。

三、参数边界：铝件的安全区间

- 压力：铝件常用 0.2-0.4MPa，比碳钢件低一档。薄件（1mm 以下板材、3C 外壳）压到 0.15-0.25MPa。判断标准很简单：打完看表面有没有连片的亮斑和可触摸的毛刺感，有就是压力过了。

- 喷嘴距离：200-300mm，比钢件拉远。近打容易局部过喷，铝面出现白雾状过腐蚀区。

- 角度：外观件接近垂直（60°-90°），哑光均匀；只要粗化的结构件可以 45°-60°，效率高一些。

- 覆盖率：铝件不靠"多打几遍"补效果，过喷的铝面粗糙度失控、发灰。一遍覆盖率打够就停，试机时把走枪速度和遍数定死，记进工艺卡。

薄壁件变形防控跟航空薄件一个思路：双面交替喷、降低单次压力、分遍达标。装夹也要注意，铝件软，夹具接触面留垫层，夹持力大了卸下来就是压痕。

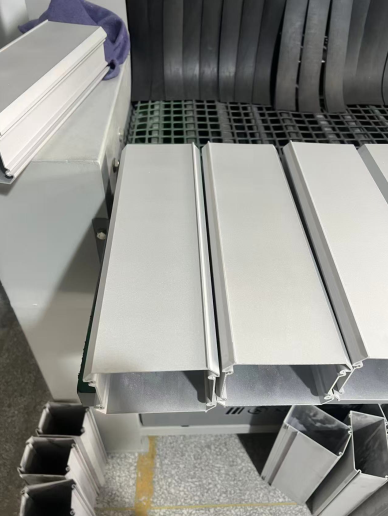

图：鑫百通XBT-铝材自动喷砂效果

四、喷砂之后：时间窗口与污染防控

铝本身不生锈，但喷砂后的新鲜铝面活性很高：

- 怕油污和手汗：徒手摸过的铝面，氧化和涂装后在那个位置出缺陷。喷完直接转下道工序，中间流转用料筐，不徒手接触。

- 怕受潮长时效：新鲜铝面在潮湿环境里几小时内重新氧化，粗化效果衰减。南方梅雨季，喷完当天进氧化或喷涂，不留隔夜。

- 压铸件特别注意：ADC12 这类压铸铝有皮下气孔，喷砂打通了表面孔隙，后续涂装起泡很多是这个原因。孔隙率高的坯件，喷砂压力再降一档，靠酸洗出光补表面。

五、铝粉防爆：为什么很多铝件必须走湿式

这是铝材喷砂跟其他材质差别最大的一条。铝粉尘的可燃爆特性决定了干式作业的门槛：

- 干式喷砂舱内粉尘浓度高，铝粉悬浮状态下遇火花即燃，除尘管道内部积粉同样是隐患点。按《粉尘防爆安全规程》GB 15577 的要求，可燃性粉尘作业要控浓度、控点火源、防积粉，铝粉还额外要求更严的湿式作业或惰化措施。

- 湿式喷砂从根本上消掉这个隐患：磨料和水混成磨液喷射，粉尘在产生的瞬间就被水捕获沉降，不存在悬浮粉尘云。铝镁件的喷砂，行业里越来越多直接上湿式，一条理由就够——安全。

- 湿式的附带好处：磨液可以加防锈剂和 pH 缓冲，喷完的铝面更稳定；作业区粉尘浓度接近零，车间过环评容易得多。

- 代价也要说清楚：湿式效率比干式低，磨液要配沉淀循环系统，冬天要防冻。哪些场景值得换湿式、哪些干式加防护就够，站内那篇湿式喷砂机场景对照的文章里列得很细。

一句话判断：批量处理铝镁件、车间没有专业防爆除尘条件，直接考虑湿式；有完善干式除尘防爆系统且产量大，干式 + 严格管理也可行。

图：鑫百通XBT-湿式箱式喷砂机设备

六、常见误区

- 误区一：用喷钢件的磨料直接喷铝。钢砂嵌铁、棕刚玉粗目打坑，铝件报废从磨料仓就开始了。

- 误区二：压力照搬钢件参数。钢件 0.5-0.6MPa 的参数打到铝上，轻则过喷发灰，重则薄件变形，返不回来。

- 误区三：干式处理铝粉不设防。铝粉不是普通粉尘，除尘系统没按可燃粉尘设计，等于车间里埋着隐患。

- 误区四：喷完随便堆。新鲜铝面碰手汗、隔夜受潮，下道工序的缺陷全算在喷砂头上，其实败在流转环节。

铝材喷砂是"限制条件下的工艺活"：磨料不含铁、压力往下压、粉尘要么湿式要么严管。鑫百通湿式喷砂设备和铝件干式方案都有成熟应用，拿不准的件寄样打样，磨料、压力、表面效果都在样片上确认了再定设备。
