转盘喷砂机大转盘不停的原因与排查方法

转盘式自动喷砂机在运行中，大转盘应按设定程序间歇转动或精确停位。若出现“大转盘不停”的故障（即持续旋转不停、到位置不停或无法停止），将直接影响喷砂工艺的正常执行。

齿轮转盘式自动喷砂机工作视频

点击下方视频在线播放观看

根据设备控制系统原理，此类故障通常源于电气信号、传感器或机械执行三个层面：

以下系统梳理可能原因及排查思路，主要包括3个方面：

一、控制信号异常

1. PLC程序或变频器参数错误

大转盘的启停由PLC和变频器协同控制。若变频器设定的减速时间过短、PLC输出的停止指令延迟或程序逻辑紊乱，均可能导致转盘无法及时停止。排查时可检查变频器故障代码，重新确认参数设定。

2. 中间继电器触点粘连

控制转盘启停的中间继电器若因触点烧蚀而粘连，将导致电路持续接通，转盘无法断电停止。可用万用表测量继电器触点通断状态，必要时更换继电器。

二、位置检测系统失效

1. 检测开关故障

大转盘通常配备接近开关或磁性开关来检测停位点。若检测开关本身损坏，无法发出到位信号，PLC即认为转盘尚未到位，不会执行停止指令。检查开关指示灯状态，用金属感应测试其灵敏度。

2. 检测开关线路故障

传感器与控制柜之间的连接线可能因长期运动磨损而破皮、短路或断路。搜索结果中有一典型案例：传感器线路破皮短路导致中间继电器一直得电，转盘失控，最终靠热继电器保护跳闸才避免事故。需重点检查线路绝缘层，重新接线并加强防护。

3. 感应片位移或脱落

安装在大转盘上的感应金属片若因振动而移位、变形或脱落，将无法被检测开关准确感应，导致PLC接收不到到位信号。需检查感应片位置并重新固定。

三、机械执行与气动部件问题

1. 刹车气缸动作不到位

大转盘到位后，通常由刹车气缸或定位气缸伸出以锁定位置。若气缸卡死、电磁阀故障或压缩空气压力不足，气缸无法伸出，转盘失去机械定位。排查时检查气缸动作是否顺畅、电磁阀是否得电、气源压力是否稳定（正常0.6-0.8MPa）。

2. 气缸磁性开关故障

气缸位置检测依赖磁性开关，若开关未感应到气缸到位或开关本身损坏，PLC收不到气缸到位信号，转盘可能继续保持运行状态。可用磁铁测试开关响应，或更换备用开关验证。

3. 机械卡滞导致过载

虽然“不停”主要表现为电气问题，但若转盘轴承损坏、齿轮箱故障导致机械卡滞，变频器会因过载而保护停机，表现为“转不动”而非“不停”。可手动盘动转盘检查有无异响卡滞。

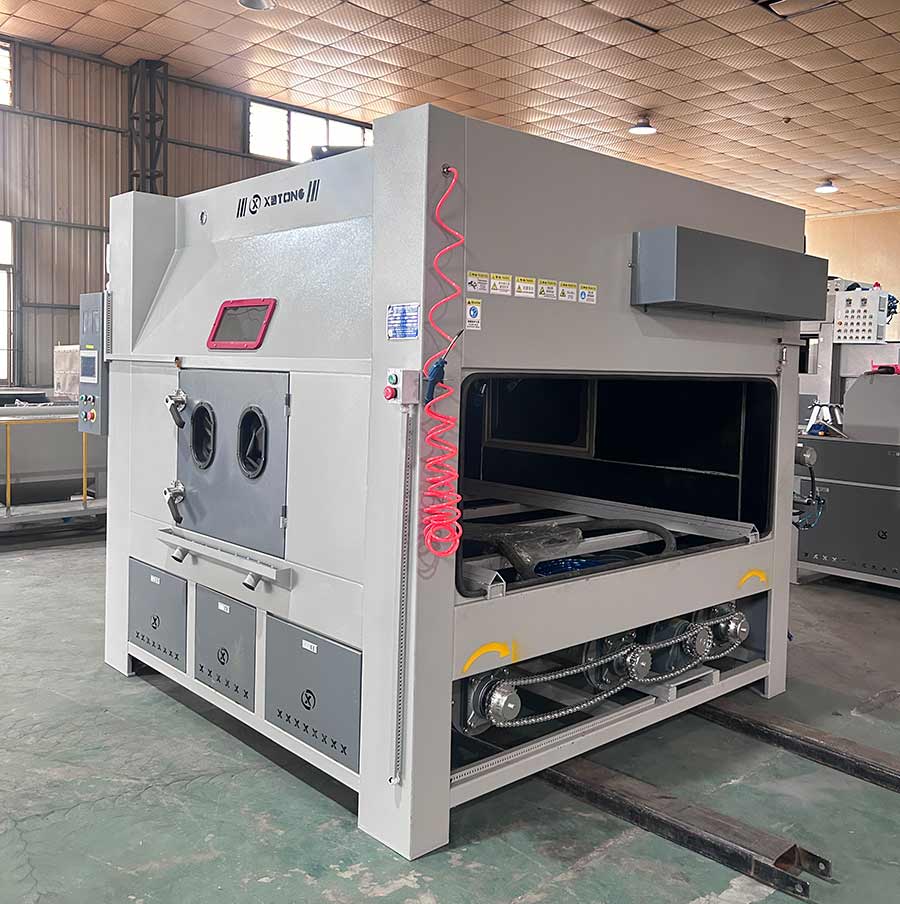

图：鑫百通XBTONG品牌转盘式自动喷砂机

四、排查建议

遇到大转盘不停故障时，建议按以下顺序快速定位：

1、观察传感器状态：检查到位指示灯是否正常点亮

2、检查继电器动作：听继电器是否正常吸合/释放，触摸有无异常发热

3、测试线路通断：重点检查运动部位的导线绝缘情况

4、验证气动元件：查看气缸伸出是否到位，电磁阀指示灯是否正常

5、检查PLC输入信号：通过触摸屏或编程软件监控到位信号是否输入

总结：转盘式喷砂机大转盘不停的根本原因是“控制系统认为转盘应该继续转”，即到位信号缺失或停止指令未执行。从检测开关、线路、继电器到气缸定位，逐一排查信号链上的每个环节，即可快速锁定故障点，恢复设备正常运行。
