不锈钢水龙头、花洒、角阀等卫浴五金件在冲压、焊接、抛光后，表面残留油污、抛光蜡和氧化层，直接电镀会导致镀层附着力差、起泡脱落。输送式自动喷砂机通过挂具将工件悬挂在输送链上，以连续通过式方式完成喷砂粗化，单班日产量可达3000-5000件，是卫浴五金批量电镀前处理的主流设备。本文从搜索意图出发，解答"输送式喷砂机处理水龙头效果怎么样""Ra值该控制在多少""气压和输送速度怎么匹配"三个核心问题。

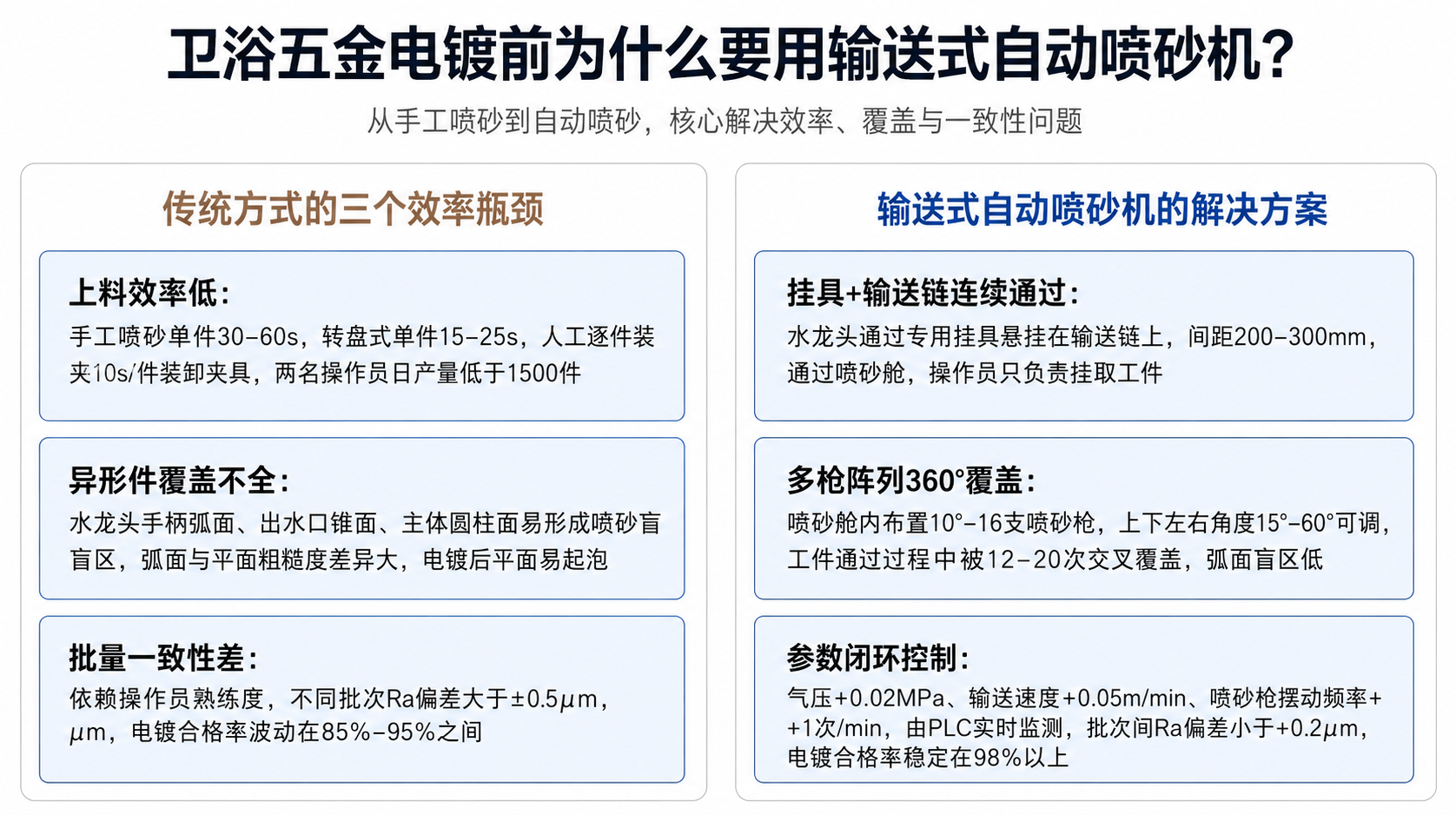

一、卫浴五金电镀前为什么要用输送式自动喷砂机？

传统手工喷砂或转盘式喷砂机处理水龙头时，存在三个效率瓶颈：

· 上料效率低：手工喷砂单件30-60s，转盘式单件15-25s，但都需要人工逐件装卸夹具，两名操作员日产量<1500件

· 异形件覆盖不全：水龙头手柄弧面、出水口锥面、主体圆柱面，单枪固定角度喷砂存在盲区，弧面Ra 4.0μm、平面Ra 0.8μm，电镀后平面起泡

· 批量一致性差：手工喷砂依赖操作员熟练度，不同批次Ra偏差>±0.5μm，电镀合格率波动在85%-95%之间

输送式自动喷砂机的解决方案：

· 挂具+输送链连续通过：水龙头通过专用挂具悬挂在输送链上（间距200-300mm），以0.3-0.8m/min匀速通过喷砂舱，上料和下料在舱外完成，操作员只需挂取工件，不参与喷砂过程

· 多枪阵列360°覆盖：喷砂舱内布置10-16支喷砂枪（上下左右各3-4支，角度15°-60°可调），工件在通过过程中被12-20次交叉覆盖，弧面盲区≤3%

· 参数闭环控制：气压±0.02MPa、输送速度±0.05m/min、喷砂枪摆动频率±1次/min，由PLC实时监测，批次间Ra偏差<±0.2μm，电镀合格率稳定在98%以上

二、粗糙度Ra值该控制在多少？镀镍和镀铬前处理不一样

Ra值的选择取决于电镀类型和镀层厚度，卫浴五金常见的三种电镀工艺对喷砂Ra的要求不同：

· 镀镍（5-8μm）+镀铬（0.2-0.3μm）：Ra 2.0-3.2μm。这是最常见的卫浴五金表面处理，镍层提供防腐蚀基底，铬层提供镜面光泽。Ra<1.6μm时镍层与基体机械嵌合力不足，划格法只能达到2级；Ra>3.5μm时铬层太薄无法覆盖凹坑底部，出现"露底"发黑。输送式喷砂机通过玻璃珠120-180目+气压0.25-0.30MPa可精准控制在该区间

· PVD真空镀膜（氮化钛/氮化铬，1-2μm）：Ra 1.6-2.5μm。PVD膜层更薄，需要更浅的凹坑。改用玻璃珠150-220目、气压0.20-0.25MPa，表面质感细腻，膜层与基体结合力提高30%

· 化学镀镍（10-25μm）：Ra 2.5-3.5μm。厚镀层可以覆盖更深凹坑，Ra上限可放宽。棕刚玉120-180目+气压0.30-0.35MPa，适合工程龙头或户外卫浴件，盐雾测试≥200h

控制方法：每班次首件、末件和中间随机抽检各3件，在龙头出水口、手柄、主体圆柱面各测1个点，取平均值。若Ra偏差>±0.3μm，调整气压±0.02MPa或磨料补充比例。

图：鑫百通XBT-输送式自动喷砂机实拍

三、磨料选择：玻璃珠、棕刚玉、陶瓷砂怎么根据镀层类型选？

卫浴五金表面要求高光泽（镜面或拉丝），喷砂后不能有明显划痕或颜色变暗，磨料选择直接决定电镀外观品质。

· 玻璃珠（SiO₂≥72%，120-180目）：镀铬前处理首选。玻璃珠硬度适中（莫氏5-6），棱角少，撞击后表面呈均匀哑光，无明显划痕，Ra可控在1.6-2.5μm。球型颗粒对304不锈钢表面损伤小，不会打破钝化膜太深，电镀后光泽度可达90-110GU。循环使用15-20次后碎裂率<5%，需每周筛分去除碎屑，补充新磨料维持粒径分布

· 棕刚玉（Al₂O₃≥95%，120-180目）：化学镀镍或厚镀层前处理选用。棕刚玉硬度高（莫氏9），切削力强，Ra可达2.5-3.5μm，适合需要强附着力的工程龙头。但会在304表面留下细微划痕，镀铬后光泽度降至70-80GU，仅用于非镜面要求的场景

· 陶瓷砂（ZrO₂≥65%，100-150目）：高端卫浴品牌（科勒、摩恩代工）首选。密度和硬度介于玻璃珠和棕刚玉之间，表面质感细腻，Ra 2.0-3.0μm，镀铬后光泽度可达100-120GU。但成本是玻璃珠的3-4倍，适合单价>500元的高端龙头

四、气压与输送速度：0.25-0.35MPa和0.3-0.8m/min怎么配对？

气压和输送速度是相互耦合的参数：气压越高，单位时间内冲击次数可以越少（输送速度加快）；气压越低，需要更长的通过时间（输送速度减慢）。对于输送式喷砂机，还有一个关键变量——工件在喷砂舱内的通过次数。

配对原则：

· 高气压+快输送+单次通过（0.35MPa + 0.6-0.8m/min）：适合壁厚>2.0mm的铸件龙头（如重力铸造铜合金主体），氧化皮较厚，单次强冲击即可去除，Ra目标2.5-3.5μm，节拍最快

· 中气压+中输送+单次通过（0.30MPa + 0.4-0.6m/min）：通用配置，适合壁厚1.5-2.5mm的冲压不锈钢龙头，Ra目标2.0-3.0μm，是大多数卫浴电镀厂的标准参数

· 低气压+慢输送+双次通过（0.25MPa + 0.3-0.4m/min，工件往返2次）：适合壁厚<1.5mm的薄壁龙头或精密花洒，防止单次高压冲击变形，两次低压覆盖确保Ra均匀度<±0.2μm

校准方法：取10件同批次水龙头，分5组（每组2件），分别用上述3种参数组合处理，粗糙度仪检测Ra，电镀后做划格法和盐雾测试，找到"Ra达标+电镀合格+不 deformation"的最优参数窗口。

鑫百通XBT-输送式自动喷砂机车间实拍

五、输送式喷砂机的核心配置：挂具、枪阵列和除尘怎么匹配水龙头形状？

卫浴五金的形状千差万别（龙头、花洒、角阀、地漏、毛巾架），输送式喷砂机的通用性取决于挂具设计和枪阵列布局。

· 挂具设计：水龙头通过专用挂具悬挂，挂具需满足：1）与工件接触点少（≤3个），避免遮蔽面过大；2）可360°旋转（输送链带动自转10-15rpm），确保周向均匀；3）快速装卸，单件挂取时间<5s。鑫百通提供挂具定制服务，根据水龙头3D图纸设计专用挂具

· 喷砂枪阵列：标准配置10-16支枪（上下各4-6支，左右各1-2支），枪间距150-200mm，角度15°-60°可调。对于龙头手柄等细长部位，增加2-4支侧向枪（角度75°-85°，近距离喷射），确保弧面盲区≤3%

· 输送链速度：0.3-0.8m/min可调，与电镀线前处理槽（除油、酸洗、活化）节拍联动，避免喷砂后工件在空气中暴露时间过长（>30min）导致二次氧化

· 除尘系统：304不锈钢粉尘爆炸下限约35-50g/m³，除尘器入口浓度应<10g/m³。配置脉冲滤筒除尘器（滤筒数量≥12个，过滤面积≥180m²）+防爆风机+防静电接地，确保粉尘排放<50mg/m³

总结

卫浴五金水龙头花洒批量电镀前，输送式自动喷砂机的核心参数：玻璃珠120-180目、气压0.25-0.35MPa、输送速度0.3-0.8m/min、Ra 1.6-3.5μm（根据镀层类型调整）。挂具定制和枪阵列布局是确保360°覆盖和盲区≤3%的关键，除尘系统需满足304不锈钢粉尘防爆要求。相比手工喷砂和转盘式，输送式在连续通过式处理、批量一致性和产能扩展性上具有明显优势，是日产量>3000件的卫浴电镀厂的推荐方案。

常见问题

Q：输送式喷砂机处理后水龙头表面有黑色条纹或斑点，怎么排查？

A：黑色条纹通常是压缩空气含油或含水，或磨料受潮导致的。排查步骤：1）检查气源三级过滤（除水+除油+除尘）是否正常工作，露点应≤-20℃，含油量<0.01mg/m³；2）检查磨料存储环境是否潮湿，含水率应<0.5%；3）检查喷砂舱内是否有油污残留（如轴承润滑油泄漏）。鑫百通喷砂机出厂标配气水分离器+油雾过滤器，并提供气源后处理方案指导。

Q：电镀后局部起泡，划格法只有1级，喷砂参数哪里出了问题？

A：起泡通常是因为Ra不均匀，部分区域Ra<1.2μm导致镀层附着力不足。排查步骤：1）用粗糙度仪在起泡区域附近多点测量，确认Ra是否<1.2μm；2）检查喷砂枪喷嘴磨损情况，内径磨损>1mm时喷射束扩散，覆盖不均匀，需更换喷嘴；3）确认工件在挂具上无晃动，喷射距离波动应<±20mm；4）检查输送链速度是否稳定，偏差应<±0.05m/min。鑫百通喷砂机气压精度±0.02MPa、输送速度闭环控制，确保Ra均匀度<±0.2μm。

Q：水龙头G1/2螺纹喷砂后通止规不合格，怎么保护精密配合面？

A：螺纹属于精密配合面，不能喷砂。保护措施：1）在挂具设计阶段加装硅胶保护套或橡胶塞，覆盖螺纹全长；2）喷砂枪角度调整，使喷射束避开螺纹区域（偏移角≥15°）；3）喷砂后100%螺纹通止规检测，合格率应≥99.5%。鑫百通提供挂具定制服务，根据工件3D图纸设计保护方案，包括螺纹遮蔽、出水口保护、装饰面定位等。

Q：玻璃珠磨料用2周后Ra从2.0μm升到3.5μm，是不是磨料质量差？

A：不是磨料质量问题，而是磨料碎裂后细粉比例升高。玻璃珠循环使用15-20次后，部分颗粒因冲击碎裂产生>200目的细粉，细粉嵌入表面凹坑导致Ra虚高。解决方法：1）每周筛分一次磨料，用振动筛去除<150目细粉和>60目粗颗粒；2）每周补充新磨料15-20%，维持粒径分布80%在标称范围内；3）检查回收系统旋风分离器是否正常工作，分离效率应≥85%。鑫百通喷砂机标配旋风分离器+脉冲除尘，细粉自动筛除。

Q：输送式喷砂机混线生产龙头+花洒+角阀，部分工件盲区>10%，怎么解决？

A：混线生产的盲区问题源于枪阵列是按龙头设计的，花洒盘面大、角阀体积小，固定枪角度无法兼顾。解决方案有两种：1）分线生产——龙头线、花洒线、角阀线各配专用枪阵列和挂具，换线时间30-45min，盲区可控制在≤3%；2）可调枪架——枪角度15°-85°可调，换线时手动调整，换线时间15-20min，但盲区控制在5-8%。鑫百通推荐分线方案，产能规划时按产品线分线设计，单线日产能3000-5000件，多线并行可扩展至10000件/日。
